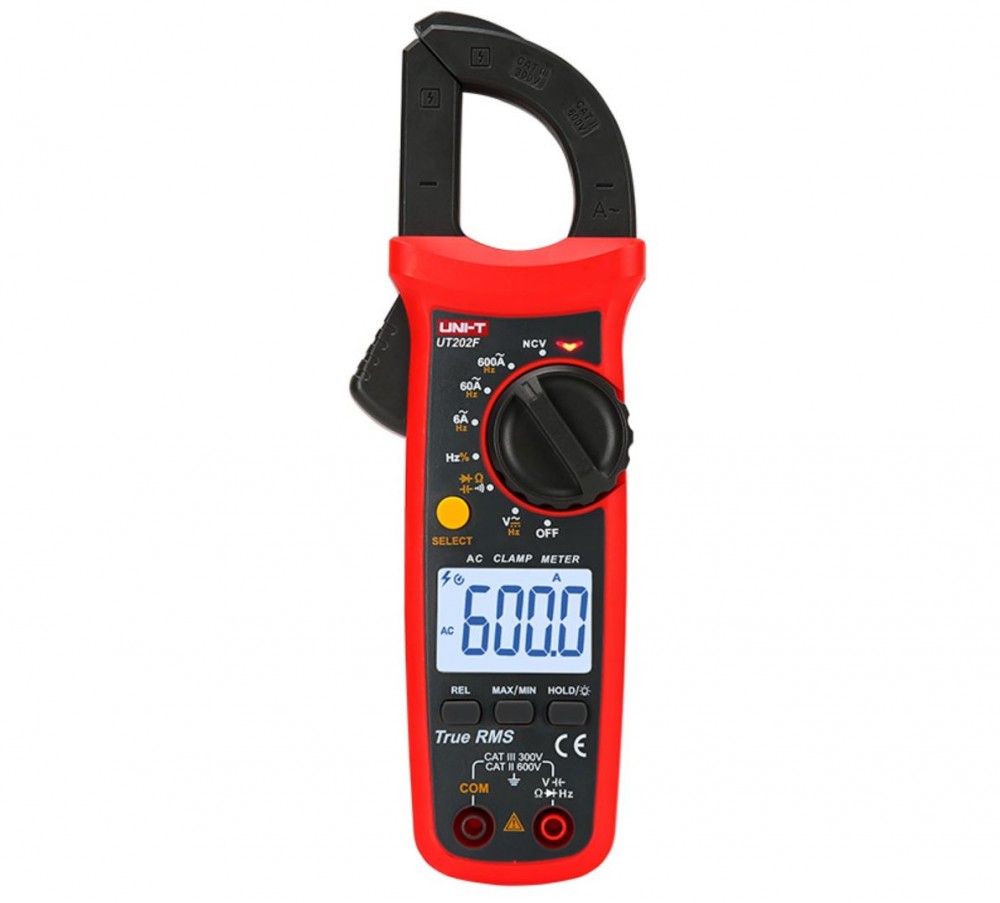

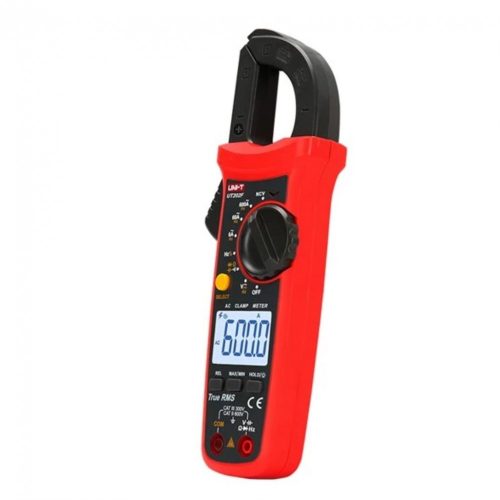

A Uni-T UT202F digitális lakatfogó a gyártó UT200 sorozatának egyik úabb tagja. A műszer alkalmas AC és DC feszültségmérésre 600V-ig, társai közól kiemelkedően magas, váltakozó áramú AC 600A-ig áramerősségmérésre és szintén újabb funkcióként ebben a készülékben már van feszültségfrekvenciák mérésére alkalmas mód.
Beépített védelemmel rendelkezik a méréshatárának megfelelően 600 V-nál magasabb feszültség esetén hang- és optikai (fényelzés) riasztással rendelkezik. Négy számjegyű, többszegmenses kijelző, 37 x 25 mm méretű, háttérvilágítással és gyors frissítési gyakorisággal (3-szor / s).
A lakatfogó pofák nyílása lehetővé teszi a mérést akár 28 mm átmérőjű kábeleken is. A mai kornak megfelelően érintés nélküli felszültségkeresés (NCV) lehetővé teszi a feszültség alatt lévő vezetékek észlelését azok megbontésa vagy közvetlen kapcsolat nélkül is 110V/50/60Hz és 230V/50/60Hz. A mellékelt szonda - a tesztkábelek mérőcsúcsainak burkolata lehetővé teszi a CAT III kategóriába tartozó kisfeszültségű mérést ívképződés veszélye nélkül. Az eltávolítható mérőcsúcs burkolat nélkül a tesztkábelek csak CAT II kategóriának felel meg.
A Uni-T UT-202F lakatfogó legtontosabb tuladonságai:
- feszültség, áramerősség és nagyfeszültségű frekvencia mérése 600 V-ig

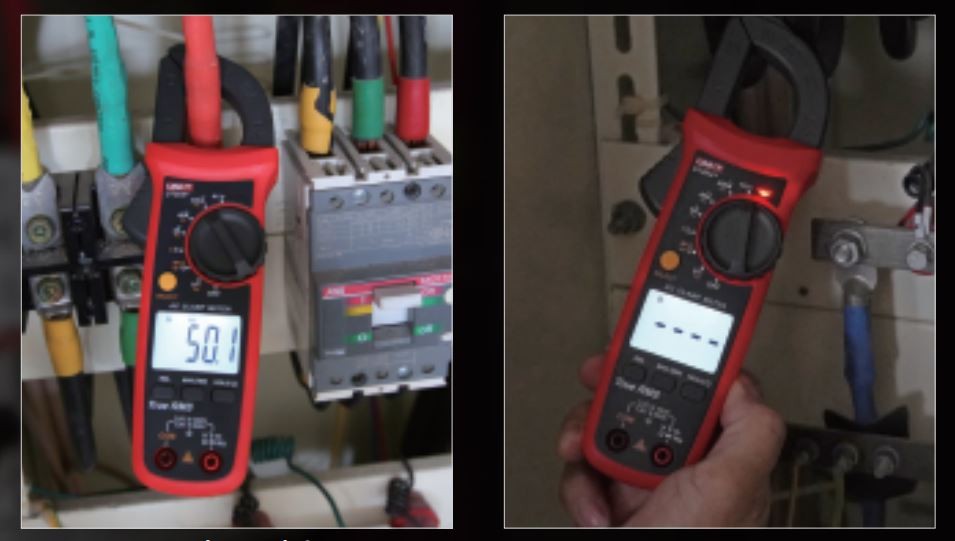

- érintésmentes elektromos feszültségkeresés (NCV)
- frekvenciamérés 10Hz - 10MHz
- kapacitásmérés 6nF - 60mF
- feszültségek és kapacitások arányos (relatív) mérése
- multi -szegmenskijelzés és hang-/vizuális riasztás
- 600 V-nál nagyobb feszültség elleni védelem
- Automatikus méréshatár-váltás
- Az áram- és feszültségmérés pontossága a tartományok 1%-tól 100%-ig terjedő tartományban garantált
A lakatfogó műszaki paraméterei:
1. AC árammérés ( tartományok / felbontás / pontosság):
6,000A / 0.001A / 50Hz ~ 100Hz ± (4.0% + 10)
60.00A / 0.010A / 50Hz ~ 100Hz ± (2.0% + 10)
600.0A / 0.100A / 50Hz ~ 100Hz ± (2.0% + 10)
- a frekvenciafigyelés pontossága az 50 és 100 Hz közötti váltóáram mérésekor ± (1,0% + 5) 0,1 Hz-es felbontásnál
- Túlterhelés elleni védelem 2,20 A-nél
2. AC feszültségmérés (tartomány / felbontás / pontosság):
6,000V / 0.001V / 10Hz ~ 10kHz ± (1.0% + 5)
60.00V / 0.010V / 10Hz ~ 10kHz ± (0.8% + 5)
600.0V / 0.100V / 10Hz ~ 10kHz ± (0.8% + 5)
- frekvenciafigyelés pontossága 10-10k ± (1,0% + 5) AC feszültség mérésekor 0,01Hz - 0,01kHz felbontás mellett
- túlterhelés elleni védelem 600Vrms mellett
- bemeneti impedancia kb. 10MGΩ
3. Egyenáramú feszültség mérése multiméter módban (tartomány / felbontás / pontosság):
600.0mV / 0.100mV / ± (0.7% + 3)
6,000V / 0.001V / ± (0.5% + 2)
60.00V / 0.010V / ± (0.7% + 3)
600.0V / 0.100V / ± (0.7% + 3)
- bemeneti impedancia kb. 10MΩ
- túlterhelés elleni védelem 600 Vrms-en
4. Ellenállásmérés (tartományok / felbontás / pontosság):
600.0Ω / 0.1Ω / ± (1.0% + 2)
6,000kΩ / 0.001kΩ / ± (0.8% + 2)
60.00kΩ / 0.01kΩ / ± (0.8% + 2)
600.0kΩ / 0.1kΩ / ± (0.8% + 2)
6,000MΩ / 0.001MΩ / ± (2.0% + 5)
60.00MΩ / 0.01MΩ / ± (2.0% + 5)
5. Kapacitásmérés (tartományok / felbontás / pontosság):
6,000nF / 0.001nF / ± (4.0% + 10)
60.00nF / 0.01nF / ± (4.0% + 10)
600.0nF / 0.1knF / ± (4.0% + 10)
6,000μF / 0.001μF / ± (4.0% + 5)
60.00μF / 0.01μF / ± (4.0% + 5)
600.0μF / 0.1μF / ± (4.0% + 5)
6,000mF / 0.001mF / ± 10.0%
60.00mF / 0.01mF / ± 10.0%
6. Frekvenciamérés (tartományok / felbontás / pontosság):
frekvencia: 10Hz - 10MHz / 0,01Hz - 0,01MHz / ± (0,1% + 4)
Feltöltés: 0,1 - 99,9% / 0,1% / ± (3,0% + 5)
- Megjegyzés 1) Mérési érzékenység:
≤100kHz: 200mVrms ≤ bemeneti amplitúdó ≤ 30V RMS
> 100kHz ~ 1MHz: 600mV RMS ≤ bemeneti amplitúdó RMS ≤ bemeneti amplitúdó ≤ MS) ≤ bemeneti
amplitúdó ≤ MS) ≤ bemeneti amplitúdó ≤ 30 V RMS >
-1MHz (munkaarány) csak négyszöghullám esetén alkalmazható ≤10kHz, amplitúdó: 1V pp
Frekvencia ≤ 1kHz Működési arány (Töltés): 10,0% ~ 95,0%
Frekvencia> 1kHz Működési arány (töltés): 30,0% ~ 70,0%
- túlterhelés elleni védelem 600 Vrms-en
7. Áramkör folytonosságának ellenőrzése:
- ha a mért ellenállás kisebb, mint 10Ω, a folyamatos áramkör jele berregő hangot ad
- ha a mért ellenállás nagyobb, mint 31alizace, a szakadt áramkör jele nem szólal meg
- szakadási feszültség kb. 2,0V
- mérés 600Ω tartományban
- túlterhelés elleni védelem 600 Vrms-en
8. Dióda teszt:
- előrefelé a feszültségesés a félvezető átmenet 2V vagy egyenlő
Egyéb paraméterek:
- maximum és minimum értékek mérése: igen
- mérés relatív (arányos) módban feszültség és kapacitás méréshez: igen
- HOLD (értéktartás): igen
- alacsony elemtöltöttség jelzés: igen
- automatikus kikapcsolás: igen
- elem: 1,5 V (R03) mikroceruza): 2db
- háttérvilágítással rendelkező kijelző mérete: 37 mm x 25 mm
- a készülék méretei: 215 mm x 63 mm x 36 mm
- nettó tömege: 248 g
- színe: piros és szürke
A csomag tartalma:
- UT202F lakatfoó és multiméter
- mérővezetékek: 1 pár
- elemek 1,5 V (R03): 2db
- Használati utasítás
